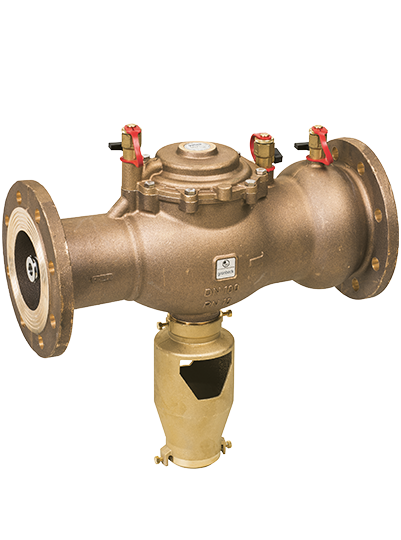

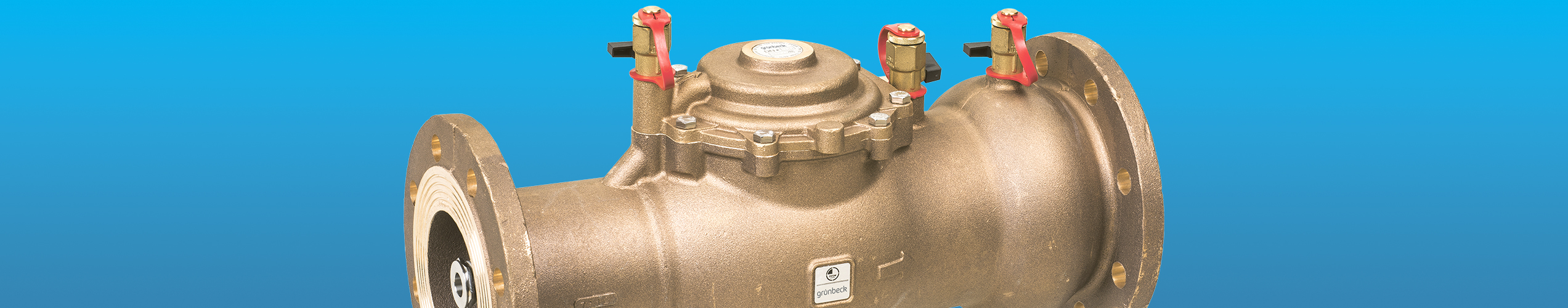

GENO-DK-Maxi
TBS-ventil med nominelle tilslutningsbredder DN 150-250
GENO-DK-Maxi (tilslutningens nominelle bredder DN 150 til DN 250) er TBS-ventiler iht. type BA i DIN EN 12729. Ved tilslutning af særlige aftapningssteder og apparater til drikkevandsforsyningen sikrer de vandkvaliteten i overensstemmelse med DIN EN 1717 til og med fareklasse 4. TBS-ventilen forhindrer tilbagestrømning, tilbagetryk og tilbagesugning af modificeret drikkevand ind i drikkevandssystemet.
GENO-DK-Maxi erstatter tilbageløbssikring EA 1 og EA 2 og er af beklædt sfærisk grafit. Sikkerhedsarmaturerne er egnet til driftstemperaturer til 60 °C ved PN 10 bar. De fungerer i henhold til 3-kammersystemet med opdeling i trykzonerne for-, mellem- og bagtryk. En TBS-ventil har en flangetilslutning (DIN EN 1092-1) til vandret montering, to tilbageløbssikringer og drypvandstilslutning samt prøvestuds.
Forberedelser til montering
Lokale installationsforskrifter, generelle retningslinjer og tekniske data for TBS-ventilen skal overholdes. Installationsstedet skal være tilgængeligt for vedligeholdelsesarbejde, beskyttet mod oversvømmelse og frost, og skal yde beskyttelse mod kemikalier, farvestoffer, opløsningsmidler og dampe. Iht. DIN 1988 og DIN EN 1717 skal TBS-ventilen beskyttes af egnede armaturer, f.eks. finfilter, mod tilsmudsning. Hvis der er fare for, at aflejringer kan løsne sig fra rørledningerne, skal finfiltret installeres lige før TBS-ventilen.
